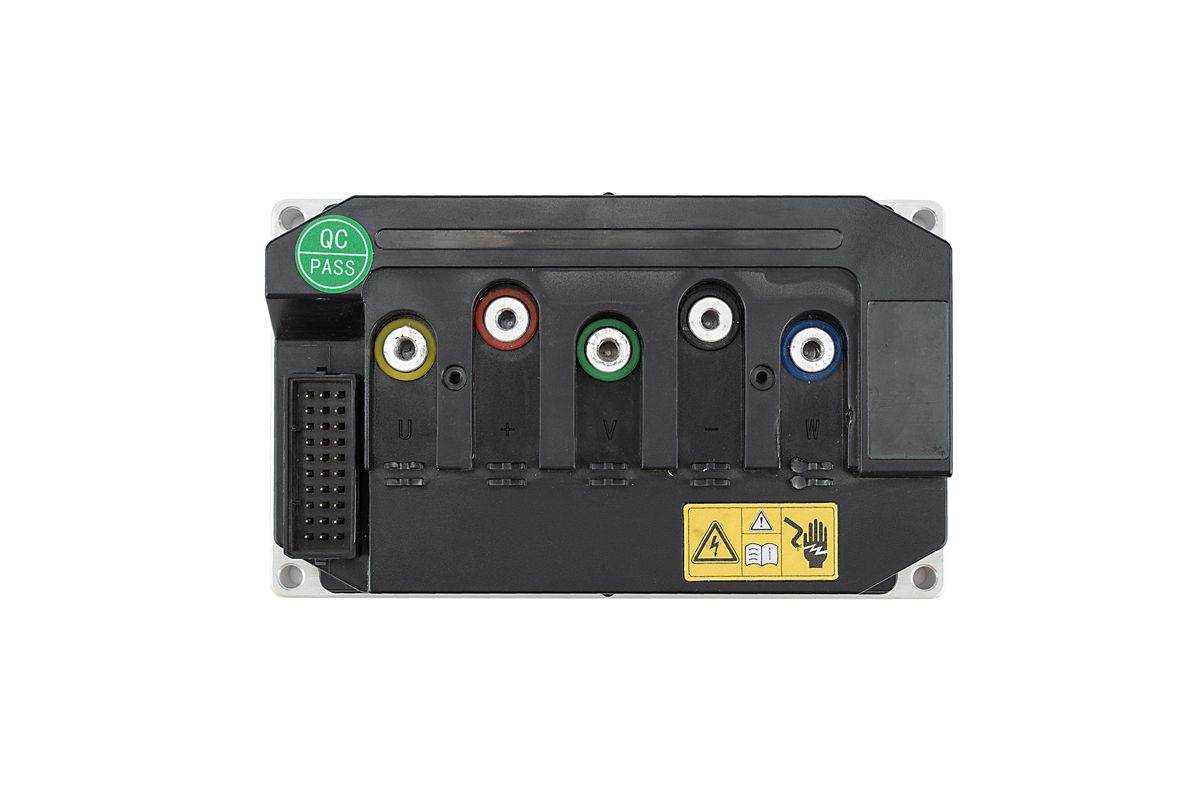

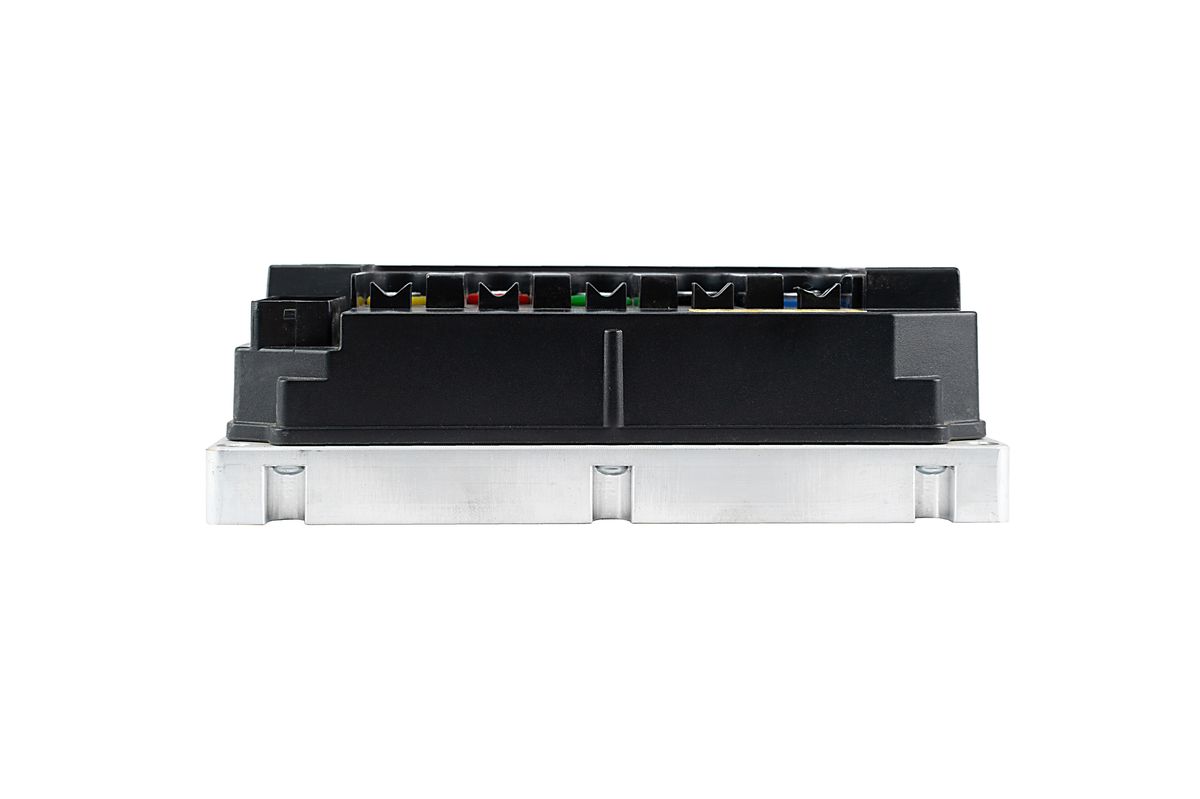

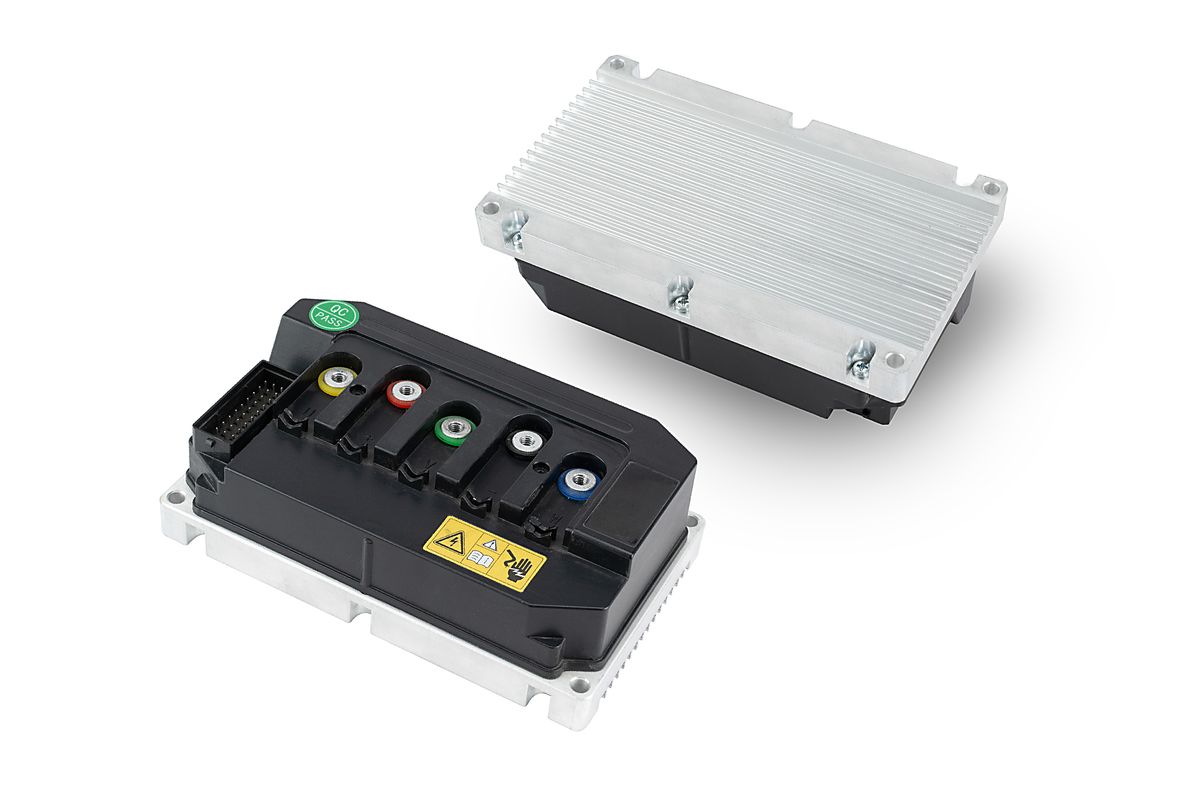

G24 系列电机控制器
中功率应用的非隔离 FOC 控制器
产品概述
G24 系列是基于自研 FOC 算法的非隔离正弦波电机控制器，面向中功率电动车辆，效率高达 97%，对永磁同步电机、同步磁阻电机和异步电机实现平顺的扭矩控制，IP66 防护壳体。
- FOC / MTPA / SVPWM / Flux Weakening
- 输入电压 25~88V
- 效率高达 97%
- IP66 防护等级
- 非隔离型
- CAN2.0 / 一线通通讯
技术规格
| 额定输入电压（DC-V） | 72 |
| 额定输入电流（DC-A） | 60 |
| 额定输出电流（AC-A@60min） | 65 |
| 输入电压范围（DC-V） | 25~88 |
| 最大输入电流（DC-A，120s） | 120 |
| 最大输出电流（AC-A@10s） | 360 |
| 工作环境温度（℃） | -20~+65 |
| 电机类型 | 永磁同步电机 / 同步磁阻电机 / 异步电机 |
| 电机控制方式 | FOC/MTPA/SVPWM/Flux Weakening |
| 电机传感器方式 | SinCos / ABZ(+PWM) / HALL ABC（三选一） |
| 效率 | 97% |
| 保护措施 | 过流 / 过压 / 过温 / 堵转 |
| 外形尺寸（mm） | 187*111*68 |
| 重量（kg） | <1.6 |
| 通讯方式 | CAN2.0 / 一线通 |
| 冷却方式 | 风冷 |
| 防护等级 | IP66 |
